1.項目簡介
云南中煙再造煙葉有限責任公司（以下簡稱“公司”）成立于2001年11月，是由云南中煙工業有限責任公司（50%股份）控股，昆明船舶設備集團有限公司（25%股份）、云南瑞升煙草技術（集團）有限公司（25%股份）參股的股份制企業，注冊資本3.9億元。主要經營業務是造紙法再造煙葉相關配套工藝技術研究、工藝裝備設計開發，以及再造煙葉產品的生產和銷售。
公司以“致力重組煙葉研制，服務煙草品牌發展”作為戰略定位，通過持續不斷的努力和自主創新，近年來已發展成國內生產規模位居前列、品質具有特色、持續保障能力和綜合技術實力較強的再造煙葉研發和生產企業，擁有完全自主知識產權再造煙葉生產線3條，生產能力3萬噸/年。截止2019年8月31日，公司總資產11.45億元，下設1個再造煙葉工廠和11個部門。同時，公司也是國家局2003年確定的3家造紙法再造煙葉研發基地之一，通過了“三標一體化”管理體系認證，并被認定為云南省高新技術企業、云南省創新試點企業、省級技術中心，入選“昆明工業企業百強企業”、“云南制造業企業50強”、“昆明市稅收貢獻百戶企業”，公司產品被認定為云南省名牌產品。

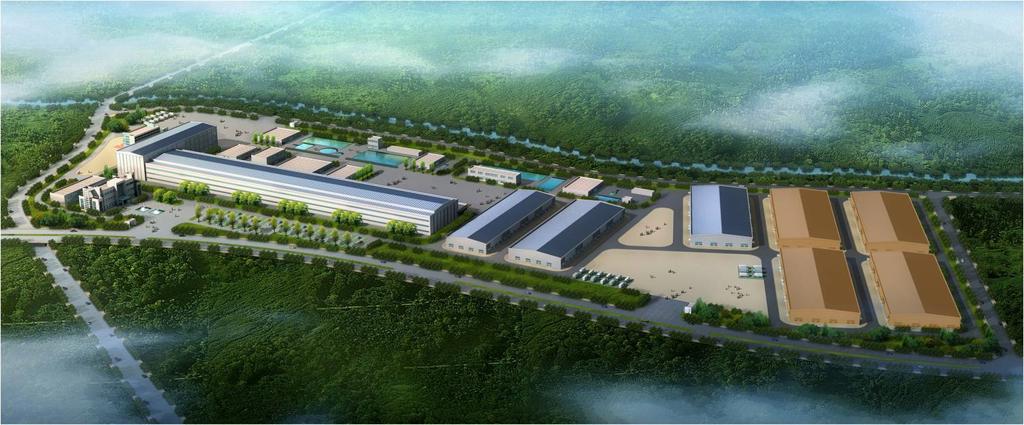

公司緊盯再造煙葉國內國際發展趨勢，投資7.4億元在昆明海口工業園區建設“造紙法再造煙葉易地技術改造項目”。項目占地358畝，一期配置兩條造紙法再造煙葉生產線，年生產能力2.3萬噸。該項目于2021年建成投產。
2.項目建設內容
1）在建設單位提供的圖紙和相關資料的基礎上，按照“工廠級————車間級————工段級（含重點用能設備）”三級能源計量管理模式，在廠區統一布設水、電、蒸汽、天然氣、沼氣、壓縮空氣計量點及數采站，建設相應的能源數據計量與采集系統、通訊網絡系統、能源數據顯示及上傳系統。
2）搭建數據通訊網絡，連接建設單位負責建設的生產集控系統（設在聯合工房中心控制室）、生產/應急指揮中心（帶視頻監控系統，設在生產管理樓一樓）、“信息化系統建設項目”通信網絡及動力中心35kv/10kV總變電所微機綜合保護裝置，實現與能源管理系統的數據交換（建設單位負責建設廠區內網防火墻）。
3）以數采站網聯聯合工房（一區、二區、三區）、濃縮站及減溫減壓站等地分散的計量儀器儀表至該能源管理系統，集成污水處理站、凈水站、鍋爐房、空壓站等控制系統相關計量檢測數據。
4）確保能源管理系統與建設單位其他系統安全聯網，實現對工廠、生產車間、生產工藝段（含重點用能設備）、生產輔助用房等能源數據的集中顯示，實現對實時采集的全廠各類能源數據進行存儲、統計、歸檔等能源管理功能，形成相關統計報表。
5）根據國家、行業和地方重點用能單位建設能耗在線監測系統要求，保證建設單位相關能源數據按要求上傳至“云南省重點用能單位能耗在線監測平臺”取得《云南省重點用能單位能耗在線監測接入端系統聯網數據質量評價報告》，并且評價結果為“合格”。
3.實現的功能

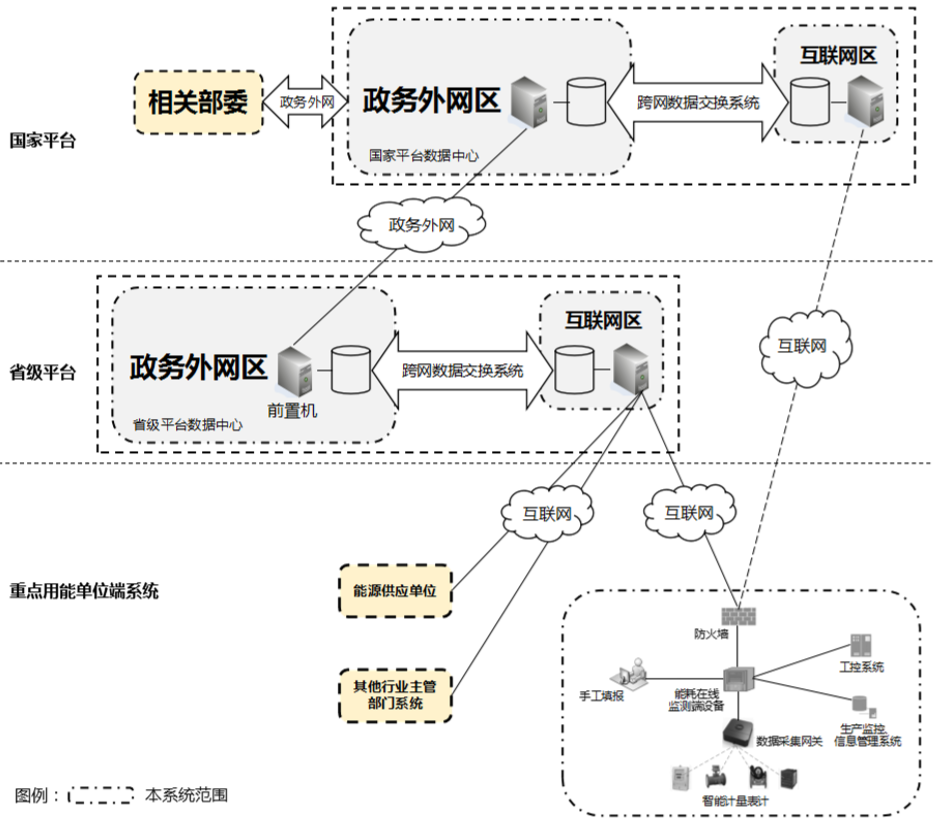

?系統總體架構圖
?網絡架構
系統總體上采用分層分布式體系結構，根據《重點用能單位能耗在線監測系統技術規范第1部分 總體架構規范（試行）》 “國家平臺+省級平臺+重點用能單位端系統”的架構搭建，在企業級系統中，按照縱向分為主站管理層、網絡通訊層和現場測控層三大部分，如下圖所示：
現場設備層主要由數據采集器、電能表、水表、氣表、熱表等組成，各儀表通過現場總線與數據采集器進行數據的交互，然后數據采集器通過IP網絡實現與能耗在線監測企業端設備的數據傳輸。同時，工控系統（CC/DCS等）通過OPC等的方式獲取能源相關數據，與管理層——能耗在線監測企業端設備實現互通互聯。除此之外，支持手工填報更新能源相關數據。企業端設備具備一端多發的能力。
網絡通訊層以交換機及相關網絡線路設備組成，根據企業場地的大小及對網絡通訊質量的要求，主干通訊網絡鋪設光纖，確保數據安全傳輸共享。
乙方負責建立通訊網絡系統、能源計量與數據采集網絡，有線網絡帶寬為1000Mbp（可根據計量點距離遠近情況考慮采用無線方式接入），最終接入建設方“信息系統建設項目”提供的匯聚交換機。

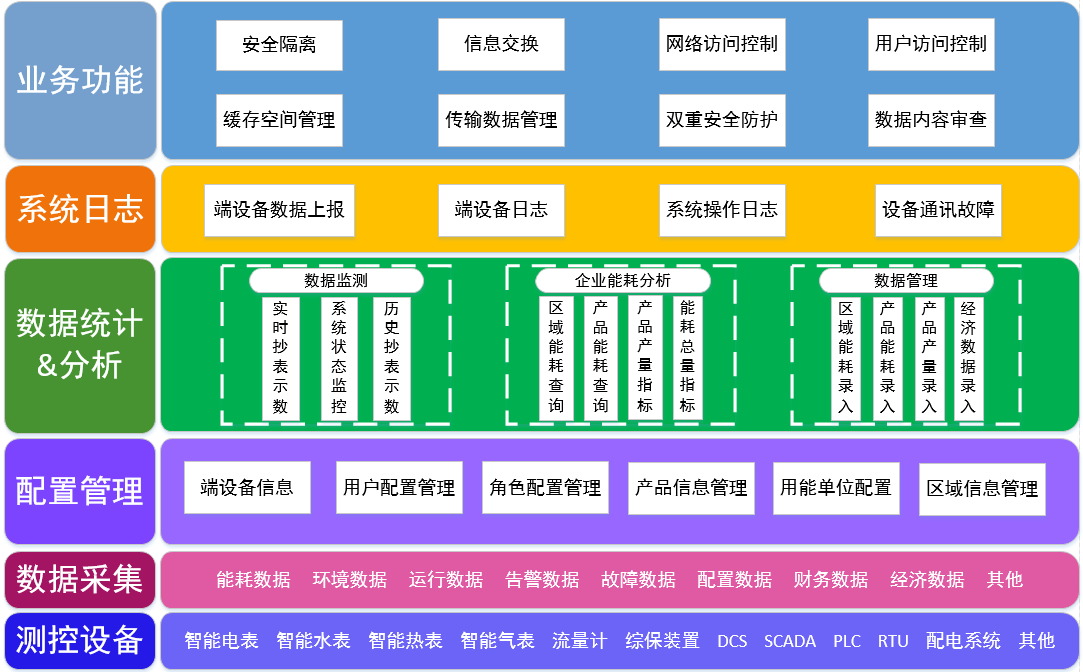

?系統功能架構
4.用戶收益
?建立了企業3D能耗模型，制管展示廠區以及各生產區域的主要設備的用能狀況；
?加快能源系統的故障和異常處理速度，提高對全廠能源事故的反應能力；
?提高能源管路流向圖，從企業能源購入、加工轉換、輸送分配、終端使用的全生命周期進行能源消耗過程的實施監測及分析；為改善能源流向、產品結構提供依據，為進一步開展節能工作和進行能源供需預測提供基礎數據；
?從真正意義上實現能源的在線監測，為管理者提供不同層次的管理權限，隨時隨地可以對企業的能源系統進行訪問，實現遠程監控；
?通過優化能源調度和平衡指揮系統，節約能源和改善環境，通過優化能源管控的方式和方法，改進能源平衡的技術手段，實時了解企業的能源需求和消耗狀況，有效減少污染物排放，提高二次能源的回收利用率；
